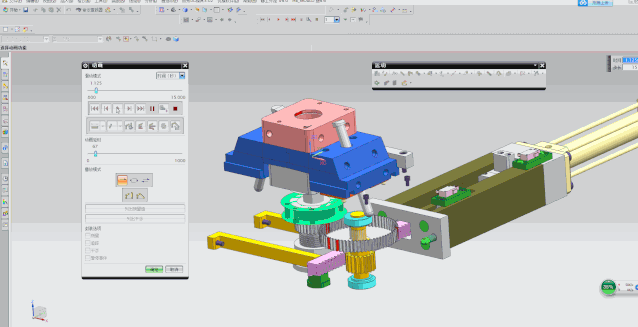

塑胶模具设计方案－高精密塑胶模具设计方案关键点

1前言

伴随着电子器件、电信网、诊疗、车辆等领域的快速发展趋势，对塑料件的精密度、特性规定也愈来愈高、高精密注入成形规定塑料件不但具备较高的规格精密度、较低的涨缩形变，并且也要有出色的电子光学特性。注入成形是最重要的塑胶成形方式 之一，如何提高注入成形技术实力，生产制造出高精密的塑料件，造就高效益的商品，冲压模具是关键步骤。在高精密注入成形模设计方案中，除开应考虑到一般冲压模具事宜外，也要尤其考虑到以下事宜。

2适度的模貝规格精密度

2.1塑料件规格精密度与模貝规格精密度的关系

依据塑料件图考虑到冲压模具、模具生产和塑料件成形全过程。首先从塑料件cad图规格求取模貝cad图规格，随后按模貝cad图规格制做模貝，获得模貝具体规格，再由模貝获得成形塑料件。但难题是怎样确保塑料件具体规格在cad图所规定标准公差内。

2.2适度的缩水率

即便同一环氧树脂缩水率也会因成形标准不一样而不一样，高精密成形规定缩水率转变小，预估缩水率和具体缩水率尽量无差别。当今缩水率的明确主要是根据梳理过去相近塑料件的具体缩水率来确定，也有效试验模求具体缩水率，再经调整，制作生产制造模。但彻底适当地确定缩水率基本上是不太可能的，难以避免地要在试件后调整模貝。为便于模貝调整，在设计方案模貝凹部规格时要将缩水率取小值，设计方案凸部规格时将缩水率取小值，设计方案凸部规格时将缩水率取大值。

3避免造成缩水率起伏

高精密注入成形务必以明确的规格做为制怍模貝的前提条件。殊不知，即便模貝规格一定，塑料件具体规格也会因具体缩水率不一样而不一样，因此在高精密注入成形中，缩水率操纵十分关键。

3.1危害缩水率的关键要素

模貝规格可由塑料件规格再加上缩水率求取，因此在冲压模具时要考虑到危害缩水率的关键要素。危害缩水率的关键要素有:①注入工作压力；②环氧树脂溫度；③模貝溫度；④进胶口截面；⑤注入時间；⑥制冷時间；⑦塑料件壁厚；⑧提高原材料成分；⑨定项性；⑩注入速率。但塑料件成形后依然存有收拢，危害成形后收拢的关键要素有內部地应力、晶粒大小、溫度、环境湿度等。

(1)注入工作压力的危害。注入工作压力对缩水率危害非常大，注入压力太大，缩水率小，塑料件具体规格很大。在单独模芯内，注入工作压力诱因塑料件样子不一样而不一样，在多模光纤腔内，各模芯内注入工作压力存有差别，結果各模芯的缩水率都不同样。

(2)模貝溫度。不论是非结晶体环氧树脂還是结晶体环氧树脂，模貝溫度高，缩水率大。高精密成形务必将模貝溫度保持在特殊溫度，因而在冲压模具时，务必留意制冷控制回路设计方案。

(3)进胶口截面。更改进胶口截面会使缩水率产生变化，缩水率随进胶口规格增大而缩小，这与环氧树脂的流通性相关。

(4)塑料件壁厚。针对非结晶体环氧树脂，壁厚大，缩水率大，针对结晶体环氧树脂，则务必防止壁厚产生很大转变。多模光纤腔时，假如模壁内厚有差别，缩水率也将造成差别。

(5)提高原材料成分。用玻纤提高环氧树脂时，玻纤成分越多，缩水率越小，流动性方位的缩水率比横着缩水率小。为了更好地避免歪曲、涨缩，还务必考虑到进胶口样子、部位和总数的危害。

(6)定项性。全部环氧树脂都存有定项性，结晶体环氧树脂的定项性尤其大，并因壁厚和成形标准不一样而有差别。

3.2采取一定的有效措施

(1)确保流道，进胶口均衡。多模腔多进胶口及其多模光纤腔中开展充模时，进胶口要均衡。因为环氧树脂流动性与流道中的流动性摩擦阻力相关，在取进胶口均衡前是先取过流道均衡为好。

(2)模芯排序方法。为了更好地使成形标准设置非常容易，要留意模芯排序方法。因为熔化环氧树脂将发热量带到模貝，在一般模芯排序状况下，模貝溫度遍布以进胶口为管理中心的内切圆状，在挑选模芯排序方法时，不仅取过流道均衡，又要取以进胶口为管理中心的内切圆状排序。

(3)制冷控制回路设计方案。模貝溫度对缩水率危害非常大，另外制冷時间不一样也会产生溫度转变。从热交换器高效率看来，冷冻液的流动性应是素流，制冷控制回路设计方案为串连的折流平板式为好。制冷时凹模与型芯处发热量是不一样的，热摩擦阻力也因控制回路结构不一样而异，通道温度在模芯与型芯处具备很大差别，因而，高精密成形模的制冷控制回路应选用凹模与型芯各自设计方案，并各自用温度控制机开展温控。

4避免造成成形形变

成形形变造成的缘故是收拢不匀称，有热应力，避免造成成形形变的对策有：

(1)挑选适合的进胶口总数。比如在设计方案管理中心有孔的圆柱形注入模时，务必在管理中心设定进胶口。殊不知在环氧树脂的流动性方位与竖直方位缩水率存有很大差别，有造成椭圆形的缺陷。当管理中心孔有高精密同心度规定时，模貝需设计方案成3个或6个进胶口，也要留意各进胶口的均衡。在应用侧进胶口时，3个进胶口将使圆柱状塑料件內径扩大，当外表层不允许有进胶口印痕时，应用里侧多一点分进胶口能够做到规定。

(2)进胶口样子和部位。依据塑料件样子采用适合的进胶口，好似一环状塑料件，选用侧进胶口、点进胶口、轮辐进胶口和塑料薄膜进胶口成形后形变水平不一样，在其中塑料薄膜进胶口的特性是可当作长的矩形框边沿进胶口，一般超越模芯的全部整度，出示很大的流动性总面积，填充時间快且填充匀称，涨缩形变小，尤其适用涨缩形变量大的塑胶成形。

5避免出模造成形变

高精密塑料件规格一般较小，塑料件厚度较薄，有的也有很多薄筋。冲压模具务必考虑到在塑料件不形变的状况下出模。针对缩水率较小的环氧树脂，当成形工作压力高时，特别注意塑料件易留到模芯内。用缩水率小的环氧树脂成形传动齿轮时，传动齿轮一部分模芯设计方案在压射一侧的模版上为好。再用摆杆时，特别注意无形变的摆杆数和顶压部位。带孔传动齿轮笔挺芯时，为了更好地平行面压射，需设定顶出侧模版。针对角状塑料件，能够应用冲孔机模版压射、用这类模版压射能够避免造成形变。

一般高精密塑料件拔模倾斜度较小，为了更好地减少出模力，需镜面玻璃生产加工，碾磨方位务必为拔模方位，按拔模方位设计方案出非常容易碾磨的分层型芯。

6模具加工差值

6.1按要求的生产加工方法明确适度的零件构造

为了更好地得到所要精密度的塑料件规格，务必要有相对的模貝规格，而确保模貝规格必须有极高精密的机械加工制造。为了更好地保持模貝精密度，耐磨性能要高，因此必须热处理。用数控磨床及电火花线切割机床加工热处理原材料的精密度达到0.01mm之内。因为用工具磨床没法生产加工封闭式槽形，可采用"]"_形生产加工，但因“]”形抗压强度差，所显示的提高对策。

用电火花机床生产加工时，务必留意电级端损坏增大。

所显示的传动齿轮，用铝丝电火花线切割机床加工时，应尽量设计方案可以全线贯通生产加工的构造。从避免切削形变

和减少生产加工時间层面看来，要选中热处理形变小的不锈钢板材，并且要设计方案为热处理形变小的样子。样子繁杂时，热处理制冷不容易匀称，易造成热处理形变。
